IEC60502 BS7835 BS6622 VDE N2XSEY N2XSY YJV32 11kV 20kV 33kV Kupfer XLPE Isoliertes SWA STA Panzernetzkabel im Freien
1Produktstandard
Dieses Produkt ist nach GB/T12706 hergestellt.2, entspricht IEC60502.2. oder BS 6722, DIN, ICEA-Standard auf Kundenwunsch.
2Anwendung
Das Produkt ist geeignet für den Einsatz in Stromübertragungs- und Verteilungsleitungen mit einer Nennspannung von 3,6/6kv~26/35kv.
3Betriebsmerkmale
- Nennleistungsspeicherspannung U0/U: 3,6 kV~26/35kv.
- Höchst zulässige Betriebstemperatur des Leiters:90oC.
- Die maximale Kurzschlusstemperatur des Leiters darf 250 °C nicht überschreiten (5 Sekunden maximale Dauer)
- Die Umgebungstemperatur unter der Anlage darf nicht unter 0 °C liegen.
- Der Biegeradius eines Einkernkabels darf nicht weniger als das Zwanzigfache des Kabeldurchmessers betragen.
Der Biegeradius eines Mehrkernkabel sollte nicht kleiner als das 15-fache des Kabeldurchmessers sein.
4Tabelle der Spannung, der Kerne und des Querschnitts
| Artikel |
Kategorie A,B |
3.6/6 kV |
6/10 kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Kategorie A,B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Einzelkern |
mm2 |
25 bis 1200 |
25 bis 1200 |
35 bis 1200 |
50 bis 1200 |
50 bis 1200 |
50 bis 1200 |
| Drei-Kern |
mm2 |
25 bis 400 |
25 bis 400 |
35 bis 400 |
50 bis 400 |
50 bis 400 |
50 bis 400 |
Das Kabel mit Nennspannung der Kategorie A wird in Situationen verwendet, in denen eine Erdungsstörung nicht länger als 1 Minute dauern muss.die Erdungsstörung dauert in der Regel nicht länger als 1 Stunde, max. Dauer nicht mehr als 8 Stunden, jährliche Bodenfehler Dauer insgesamt sollte nicht mehr als 125 Stunden sein, Kategorie C umfasst alle System erwartet Kategorie A und B.
5Art und Name
| Typ |
Benennung |
Anwendungen |
| YJV |
Kupferleiter,XLPE-isoliert,PVC-verhülltes Stromkabel |
Für die Verlegung in Innenräumen,in Tunneln oder Kabelgräben,die keine äußeren mechanischen Kräfte aushalten können.Ein einzelnes Kabel ist nicht in einem Magnetkanal zu verlegen. |
| YJLV |
Aluminiumleiter,XLPE-isoliert,PVC-verhülltes Stromkabel |
| JJJ |
Kupferleiter, XLPE-isoliert, PE-verhülltes Stromkabel |
| JJLY |
Aluminiumleiter, XLPE-isoliert, PE-verhülltes Stromkabel |
| YJV22 |
Kupferleiter,XLPE-isoliert, Stahlband gepanzerter,PVC-verhülltes Stromkabel |
Für die Verlegung in Innenräumen,in Tunneln in Kabelgräben oder direkt im Boden,die äußeren mechanischen Kräften standhalten können.Ein einzelnes Kabel ist nicht in einem Magnetkanal zu verlegen. |
| YJLV22 |
Aluminiumleiter,XLPE-isoliert, Stahlband gepanzerter,PVC-verhülltes Stromkabel |
| YJV23 |
Kupferleiter,XLPE-isoliert, Stahlband gepanzert, PE-gefüttertes Stromkabel |
| YJLV23 |
Aluminiumleiter,XLPE-isoliert, Stahlband gepanzerter, PE-verhülltes Stromkabel |
| YJV32 |
Kupferleiter,XLPE-isoliert, Stahldraht gepanzert,PVC-verhülltes Stromkabel |
Für die Verlegung in Innenräumen, in Tunnelkabelgräben, in Brunnen oder direkt im Boden, die äußeren mechanischen Kräften und einer bestimmten Zugkraft standhalten. |
| YJLV32 |
Aluminiumleiter,XLPE-isoliert, Stahldraht gepanzerter,PVC-verhülltes Stromkabel |
| YJV33 |
Kupferleiter,XLPE-isoliert, Stahldraht gepanzerter, PE-verhülltes Stromkabel |
| YJLV33 |
Aluminiumleiter,XLPE-isoliert, Stahldraht gepanzerter, PE-verhülltes Stromkabel |
SWA Gepanzertes 3-Kern-Kabel mit XLPE-Insulation. Nennspannung 3.6/6 ((7.2) kV 3.8/6.6 ((7.2) KVKabeldaten
Zulassung für die Verwendung von Zulassungsgütern
|
Leiter
|
Isolationsdicke (mm)
|
Kupferbandschirm (ungefähr) (mm)
|
BAusfalldicke (mm)
|
Außendurchmesser von gepanzertem Draht (mm)
|
Ausrüstungsdicke (mm)
|
Außendurchmesser (ungefähr) (mm)
|
Masse des Kupferkernkabels (kg/km)
|
Aluminiumkernkabelgewicht (kg/km)
|
|
Querschnittsfläche (mm2)
|
Struktur
|
Außendurchmesser (mm)
|
|
25
|
Kompakte Runde
|
6.0
|
2.5
|
0.1
|
1.2
|
2.0
|
2.3
|
42.1
|
3317
|
2845
|
|
35
|
Kompakte Runde
|
7.2
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
46.7
|
4312
|
3651
|
|
50
|
Kompakte Runde
|
8.4
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
49.3
|
4972
|
4028
|
|
70
|
Kompakte Runde
|
10.0
|
2.5
|
0.1
|
1.4
|
2.5
|
2.7
|
53.3
|
5968
|
4646
|
|
95
|
Kompakte Runde
|
11.7
|
2.5
|
0.1
|
1.4
|
2.5
|
2.8
|
57.2
|
7033
|
5239
|
|
120
|
Kompakte Runde
|
13.1
|
2.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.6
|
8072
|
5807
|
|
150
|
Kompakte Runde
|
14.6
|
2.5
|
0.1
|
1.6
|
2.5
|
3.0
|
64.2
|
9288
|
6456
|
|
185
|
Kompakte Runde
|
16.3
|
2.5
|
0.1
|
1.6
|
2.5
|
3.1
|
68.1
|
10737
|
7245
|
|
240
|
Kompakte Runde
|
18.5
|
2.6
|
0.1
|
1.7
|
2.5
|
3.3
|
73.9
|
12869
|
8339
|
|
300
|
Kompakte Runde
|
20.7
|
2.8
|
0.1
|
1.8
|
3.15
|
3.5
|
81.8
|
16183
|
10520
|
|
400
|
Kompakte Runde
|
23.8
|
3.0
|
0.1
|
2.0
|
3.15
|
3.8
|
90.4
|
20070
|
12519
|
|
500
|
Kompakte Runde
|
26.6
|
3.2
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24131
|
14692
|
SWA Panzerkabel mit 3-Kern-Kabel mit XLPE-Insulation. 6/10(12)kV 6.35/11(12)kV Kabel Datum
|
Leiter
|
Isolationsdicke (mm)
|
Kupferbandschirm (ungefähr) (mm)
|
Die Ausführung der Prüfungen ist in Anhang I der Verordnung (EU) Nr. 1025/2012 zu überprüfen.
|
Außendurchmesser von gepanzertem Draht (mm)
|
Ausrüstungsdicke (mm)
|
Außendurchmesser (ungefähr) (mm)
|
Masse des Kupferkernkabels (kg/km)
|
Aluminiumkernkabelgewicht (kg/km)
|
|
Querschnittsfläche (mm2)
|
Struktur
|
Außendurchmesser (mm)
|
|
25
|
Kompakte Runde
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Kompakte Runde
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Kompakte Runde
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Kompakte Runde
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Kompakte Runde
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Kompakte Runde
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Kompakte Runde
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Kompakte Runde
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Kompakte Runde
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Kompakte Runde
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Kompakte Runde
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Kompakte Runde
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
SWA Panzerkabel mit 3-Kern-Kabel mit XLPE-Insulation. Nennspannung 12/20(24) KV 12.7/22(24) kV
Kabeldaten
|
Leiter
|
Isolationsdicke (mm)
|
Kupferbandschirm (ungefähr) (mm)
|
Die Ausführung der Prüfungen ist in Anhang I der Verordnung (EU) Nr. 1025/2012 zu überprüfen.
|
Durchmesser des gepanzerten Drahtes (mm)
|
Ausrüstungsdicke (mm)
|
Außendurchmesser (ungefähr) (mm)
|
Masse des Kupferkernkabels (kg/km)
|
Aluminiumkernkabelgewicht (kg/km)
|
|
Querschnittsfläche (mm2)
|
Struktur
|
Außendurchmesser (mm)
|
|
35
|
Kompakte Runde
|
7.2
|
5.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.8
|
5934
|
5273
|
|
50
|
Kompakte Runde
|
8.4
|
5.5
|
0.1
|
1.6
|
2.5
|
3.0
|
63.8
|
6706
|
5763
|
|
70
|
Kompakte Runde
|
10.0
|
5.5
|
0.1
|
1.6
|
2.5
|
3.1
|
67.5
|
7699
|
6378
|
|
95
|
Kompakte Runde
|
11.7
|
5.5
|
0.1
|
1.7
|
2.5
|
3.3
|
71.7
|
8932
|
7139
|
|
120
|
Kompakte Runde
|
13.1
|
5.5
|
0.1
|
1.8
|
3.15
|
3.4
|
76.4
|
10907
|
8641
|
|
150
|
Kompakte Runde
|
14.6
|
5.5
|
0.1
|
1.8
|
3.15
|
3.5
|
79.9
|
12187
|
9355
|
|
185
|
Kompakte Runde
|
16.3
|
5.5
|
0.1
|
1.9
|
3.15
|
3.6
|
83.9
|
13742
|
10250
|
|
240
|
Kompakte Runde
|
18.5
|
5.5
|
0.1
|
2.0
|
3.15
|
3.8
|
89.3
|
16001
|
11471
|
|
300
|
Kompakte Runde
|
20.7
|
5.5
|
0.1
|
2.1
|
3.15
|
4.0
|
95.0
|
18538
|
12875
|
|
400
|
Kompakte Runde
|
23.8
|
5.5
|
0.1
|
2.2
|
3.15
|
4.2
|
102.3
|
22314
|
14762
|
|
500
|
Kompakte Runde
|
26.6
|
5.5
|
0.1
|
2.3
|
3.15
|
4.4
|
110.2
|
26392
|
16953
|
SWA Panzerkabel mit 3-Kern-Kabel mit XLPE-Insulation.18/30 ((36) kV 19/33 ((36) kV Kabel Datum
|
Leiter
|
Isolationsdicke (mm)
|
Kupferbandschirm (ungefähr) (mm)
|
Die Ausführung der Prüfungen ist in Anhang I der Verordnung (EU) Nr. 1025/2012 zu überprüfen.
|
Durchmesser des gepanzerten Drahtes (mm)
|
Ausrüstungsdicke (mm)
|
Außendurchmesser (ungefähr) (mm)
|
Masse des Kupferkernkabels (kg/km)
|
Aluminiumkernkabelgewicht (kg/km)
|
|
Querschnittsfläche (mm2)
|
Struktur
|
Außendurchmesser (mm)
|
|
50
|
Kompakte Runde
|
8.4
|
8.0
|
0.1
|
1.8
|
3.15
|
3.5
|
77.3
|
9333
|
8390
|
|
70
|
Kompakte Runde
|
10.0
|
8.0
|
0.1
|
1.8
|
3.15
|
3.6
|
80.9
|
10396
|
9075
|
|
95
|
Kompakte Runde
|
11.7
|
8.0
|
0.1
|
1.9
|
3.15
|
3.7
|
85.0
|
11723
|
9930
|
|
120
|
Kompakte Runde
|
13.1
|
8.0
|
0.1
|
2.0
|
3.15
|
3.8
|
88.4
|
12986
|
10720
|
|
150
|
Kompakte Runde
|
14.6
|
8.0
|
0.1
|
2.0
|
3.15
|
3.9
|
91.8
|
14220
|
11388
|
|
185
|
Kompakte Runde
|
16.3
|
8.0
|
0.1
|
2.1
|
3.15
|
4.0
|
95.9
|
15887
|
12395
|
|
240
|
Kompakte Runde
|
18.5
|
8.0
|
0.1
|
2.2
|
3.15
|
4.2
|
101.2
|
18144
|
13613
|
|
300
|
Kompakte Runde
|
20.7
|
8.0
|
0.1
|
2.3
|
3.15
|
4.4
|
107.0
|
20761
|
15097
|
|
400
|
Kompakte Runde
|
23.8
|
8.0
|
0.1
|
2.4
|
3.15
|
4.6
|
114.3
|
24824
|
17273
|
|
500
|
Kompakte Runde
|
26.6
|
8.0
|
0.1
|
2.5
|
3.15
|
4.8
|
122.2
|
29019
|
19580
|
------ Unsere Eigenschaft --------

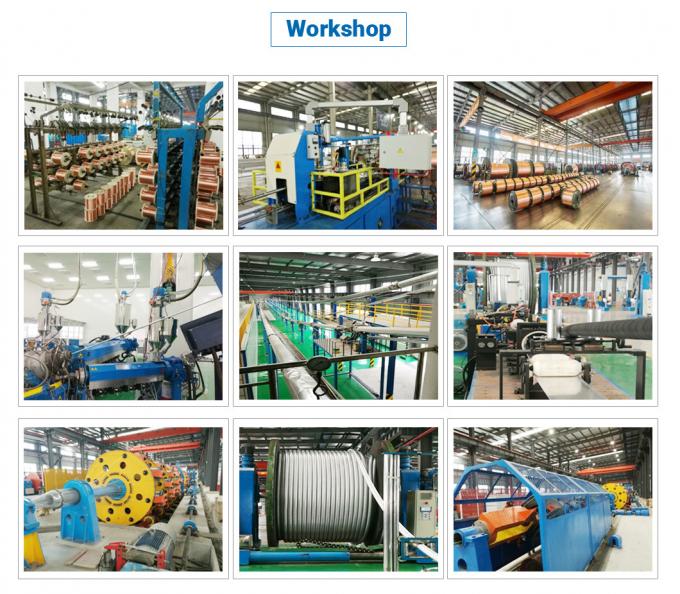

- Importierte Ausrüstung mit erfahrenem technischem Team
Das Unternehmen hat drei Werke und 3048 Mitarbeiter, davon 206 Ingenieure.Troster Deutschland und Maillefer Finnland 500 KV VCV-Linien, Strangmaschine von Pourtier Frankreich, SKET Deutschland, Caballe Spanien, 220KV und 35KV Produktionslinie sowie SIKORA X - RAY 8000 On-line Exzentrizitätseinheit aus Deutschland
- Vollständiges Zertifizierungssystem
Qifan Cable hat ISO 9001, ISO 14001, OHSAS 18001 erhalten. Das Werk hat TUV, VDE, UL, CE, SAA, BS usw. Zertifiziert.

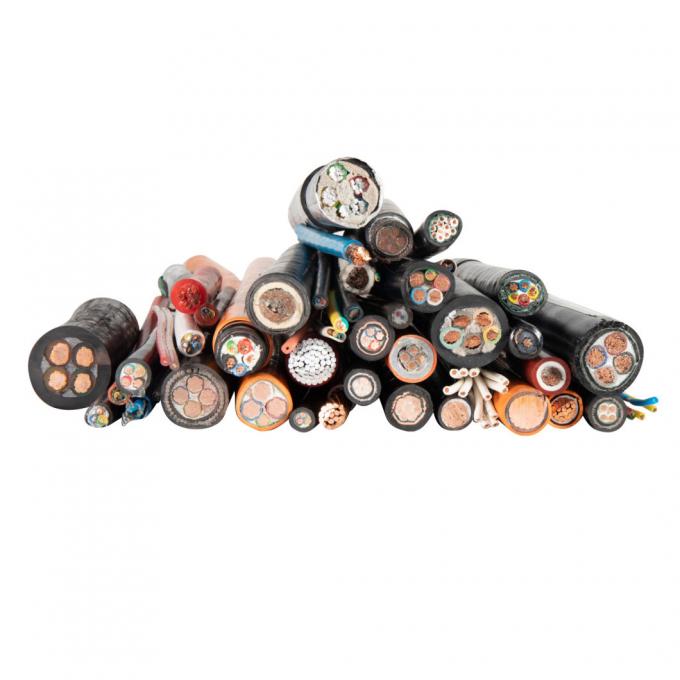

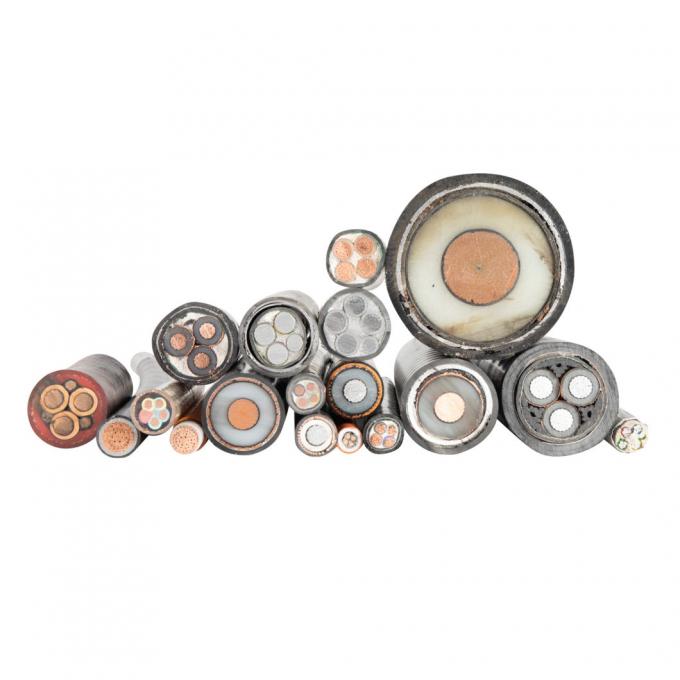

- Perfektes Produktionssystem
Bei den Produkten von Qifan Cable handelt es sich um LV-Stromkabel, MV-Stromkabel, HV&EHV-Stromkabel, ABC-Kabel, ACSR/AAC/AAAC/ACAR/OPGW, U-Bootkabel, Steuerkabel, Instrumentenkabel, Gebäudedraht,Flexibles Gummikabel, Brandschutzkabel, Kabel aus erneuerbaren Energien, Solarkabel, Industriekabel, LAN-Kabel, Koaxialkabel usw.
- Perfektes Vertriebssystem
Qifan Cable kann den OEM/ODM-Service anbieten, mehrere Produkte, qualifiziertes Exportverkaufsteam, vernünftigen Preis, zuverlässige Qualität, freundlichen Service. Qifan ist immer Ihre beste Wahl.
IEC 60502: Dies ist eine internationale Norm für Stromkabel mit Nennspannungen bis zu 30 kV. Sie legt die Anforderungen an verschiedene Kabeltypen und deren Prüfverfahren fest.
BS 7835: Dies ist ein britischer Standard, der Anforderungen an Kabel mit mittlerer Spannung für Stromversorgungssysteme festlegt.
BS 6622: Eine weitere britische Norm, BS 6622, konzentriert sich speziell auf mittelspannende Stromkabel für den Einsatz in Verteilnetzen.
VDE: Dies bezieht sich auf den Deutschen Verband für Elektro-, Elektronik- und Informationstechnologien.
Kabeltypen:
N2xsey: Dies ist eine Art Stromkabel, das der europäischen Norm HD 620 entspricht.Es eignet sich für die Energieverteilung im Freien.
N2xsy: Ähnlich wie N2xsey ist N2xsy eine andere Art von Stromkabel, das den europäischen Standard HD 620 erfüllt.Es ist für den Außeneinsatz bestimmt..
Yjv32 ist ein Stromkabel, das in China häufig verwendet wird. Es hat Kupferleiter, XLPE-Isolation und ist mit Stahlband gepanzert. Es kann für die Energieübertragung im Freien verwendet werden.
Spannungswerte:
Das von Ihnen erwähnte Kabel ist in verschiedenen Spannungsstufen erhältlich, darunter 11 kV, 20 kV und 33 kV. Diese Nennwerte geben die maximale Spannung an, bei der das Kabel sicher arbeiten kann
