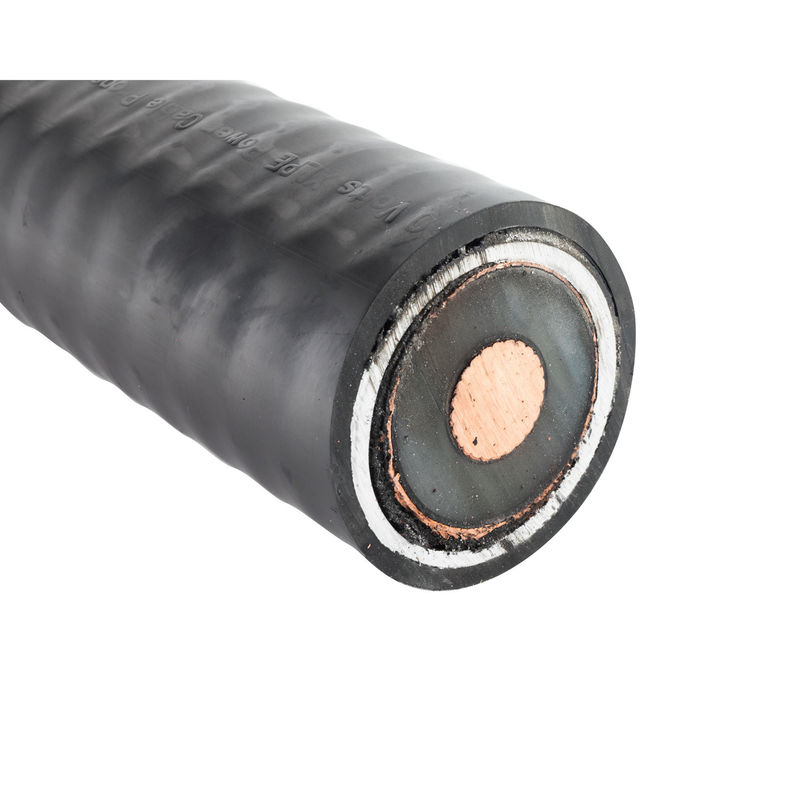

CU/XLPE/CAS/PVC 66KV XLPE isoliertes unterirdisches Stromkabel
Die Spannungsstufe beträgt bis zu 220kv, der Querschnittsbereich kann bis zu 2500 m2 betragen (Kupfer- oder Aluminiumleiter).Höchsttemperatur des Leiters sollte nicht mehr als 250 Grad sein.
2Kurz:
Einzelkern
mit einer Breite von mehr als 50 mm
XLPE-Dämmung
Aluminiumgehäuse aus Korrugation
PVC- oder PE-Hülle
3- Verlagszustände: Für die Untertage mit großen Höhenunterschieden, die äußeren mechanischen Kräften und moderaten Zugkräften standhalten
4. Herstellungsmerkmale
Leiter
Der Leiter muss aus runden, kompakten Kupfer- oder Aluminiumdrahtsträngen bestehen.Die Oberfläche des Leiters muss sauber und frei von Fremdpartikeln sein, die die Isolierung kontaminieren oder hohe elektrische Belastungen verursachen können.Feldspannung im Leiterbildschirm.
Leiterbildschirm, Isolierung und Isolierbildschirm
Die Extrusion von Leiter- und Isolationsschirm und Isolationsschirm erfolgt durch einmalige, dreifacheVerfahren der Extrusion: Leiterbildschirm, XLPE-Hauptisolierung und Isolationsbildschirm werden hergestelltdurch dreifache Extrusion und Trockenhärtung.
Der Leiterbildschirm besteht aus Halbleiterbändern, die über den Leiter aufgetragen werden, und einemmit einem Durchmesser von mehr als 20 mm,die an der Innenfläche der Isolierung fest befestigt ist.
Die Isolierung ist XLPE und wird durch Extrusion aufgetragen und so verknüpft, dass sie eine kompakte Form bildetDie Isoliermaterialien müssenmit einem Gehalt an Polyethylen, der für die Verknüpfung geeignet ist,
Der Isolationsschirm besteht aus einer Schicht aus extrudiertem, nicht abnehmbaren, halbleitendem, thermosetzendem Material.Komplex.
Nach der dreifachen Extrusion sind die isolierten Kerne zu entgasen, um das Nebenprodukt aus dem Kern zu entfernen.das Verknüpfungsverfahren.
Bettwäsche
Halbleitende wasserdichte Bänder (Schwellbänder) werden über den Isolationsschirm aufgetragen.Die Ausrüstung wird mit einer hohen Temperatur ausgestattet, um das Wasser zwischen Isolationsschirm und Metallhülle nicht in Längsrichtung einzudringen.Ein aufblasbares Band muss die gesamte Oberfläche des Isolationsschirms bedecken.
Metallhülle
Auf dem halbleitenden Wasserblockband ist eine Aluminiumhülle aufzusetzen, umdie erforderliche Radikalwasserdichte aufnehmen und den Isolationskern schützen.
Außenhülle
Die Außenhülle ist aus einer extrudierten Schicht aus schwarzem PVC.muss eine hohe chemische Beständigkeit aufweisen und der mechanischen Kraft während der Herstellung, des Transports,Installation und Betrieb.
Außenleitende Schicht
Eine Beschichtung aus Graphit wird über die Oberhülle aufgetragen, um den Gleichspannungstest durchzuführen.
1Die Produkte entsprechen hauptsächlich der Norm IEC 60840, können auch nach OEM-Anforderungen und anderen Normen wie BS-Standard, DIN-Standard, ASTM-Standard usw. hergestellt werden.
Qualitätssicherung Wirksame Verfahren zur Qualitätssicherung sind unerlässlich, um QIFAN-Kabel für die Konsistenz und langfristige Zuverlässigkeit und Leistung aller Produkte zu gewährleisten.QIFAN CABLE hat immer die Bedeutung der Qualitätssicherung erkannt und dieses Engagement spiegelt sich in der Akkreditierung des Unternehmens wider.Bei QIFAN ist die Qualitätssicherung ein integraler Bestandteil des Produktions- und Lieferprozesses und wird in allen Phasen von der Auftragseingang und Fertigung über die Prüfung, Verpackung und Versand aufrechterhalten.Alle Verfahren zur Qualitätssicherung, und die Systeme werden regelmäßig anhand internationaler Normen geprüft.
XLPE (cross-linked polyethylene) isoliertes Kabel bezieht sich auf ein elektrisches Kabel, dessen Leiter mit XLPE-Material isoliert sind.XLPE ist ein thermoresistentes Polymer, das für seine hervorragenden elektrischen Eigenschaften bekannt ist, so dass es eine beliebte Wahl für verschiedene Anwendungen in der Energieübertragung und -verteilung ist.
Isoliermaterial: XLPE ist eine Art Polyethylen, das chemisch verknüpft ist, wodurch die thermischen und mechanischen Eigenschaften der Isolierung verbessert werden.mit einer Breite von mehr als 20 mm,.
Elektrische Leistung: XLPE-Isolation bietet eine hohe dielektrische Festigkeit, geringe dielektrische Verluste und eine ausgezeichnete Isolationsbeständigkeit.Dies ermöglicht eine effiziente Stromübertragung und minimiert gleichzeitig Energieverluste.
Thermische Eigenschaften: XLPE-Dämmung kann höheren Betriebstemperaturen standhalten als herkömmliche PVC-Dämmung (Polyvinylchlorid).Dies macht XLPE-Kabel für Anwendungen geeignet, die höhere Temperaturen erfordern.
Umweltbeständigkeit: XLPE-Dämmung bietet eine gute Widerstandsfähigkeit gegen Feuchtigkeit, Chemikalien und Umweltbelastungen wie UV-Strahlung.Dies macht XLPE-Kabel für Innen- und Außenanlagen geeignet.
Kleine Rauch- und Halogenfreie Optionen: XLPE-Kabel sind in geringen Rauch- und halogenfreien Varianten erhältlich.,Verbesserung der Sicherheit in kritischen Anwendungen.
Weite Anwendungsbereiche: XLPE-isolierte Kabel werden in Stromverteilnetzen, Industrieanlagen, Gewerbegebäuden, unterirdischen und oberirdischen Anlagen weit verbreitet,Projekte für erneuerbare EnergienSie eignen sich sowohl für Niederspannungs- als auch für Hochspannungsanwendungen.
Internationale Normen: XLPE isolierte Kabel werden nach verschiedenen internationalen Normen hergestellt, wie IEC (International Electrotechnical Commission),ASTM (American Society for Testing and Materials)Die Einhaltung dieser Normen gewährleistet die Qualität und Leistung der Kabel.
