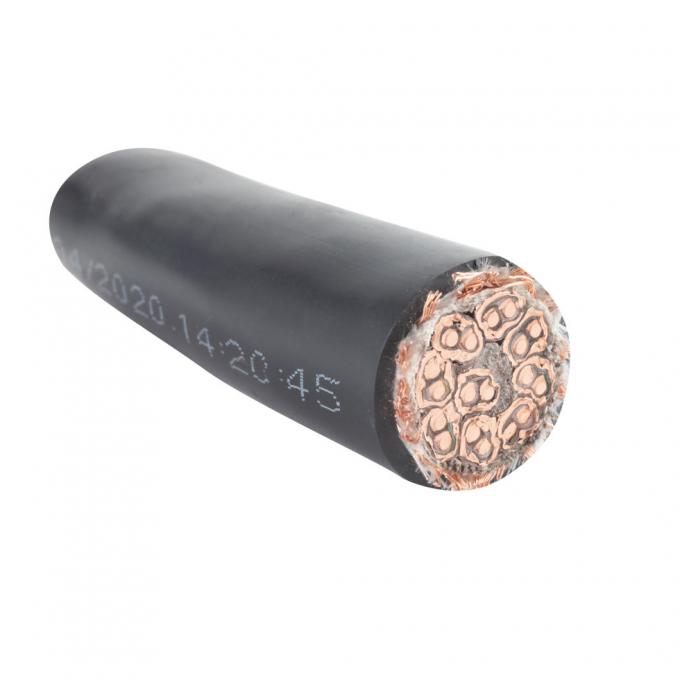

SWA XLPE Isoliertes abgeschirmtes Panzerinstrumentkabel Steuerkabel

1.Standards:
Herstellung nach BS 5308,Dies gilt auch für die in Anhang I der Verordnung (EU) Nr. 528/2012 genannten Fahrzeuge.


2Kabelstruktur:SStruktur:
2.1 Nennspannung: 300/500V, 600/1000V
2.2 Leiter: Kupferdraht / ausgedünnter Kupferdraht, Klasse 1, Klasse 2, Klasse 5
2.3 Isolierung: PVC/PE/XLPE
2.4 Verkabelung: Zwei oder drei Strangkerne (Paar oder Dreifach)
2.5 Einzelschild (falls erforderlich): Al-Kunststoffband mit Abflussdraht
2.6 Gesamtschild: Al-Kunststoffband mit Abflussdraht
2.7 Innenhülle (anwendbar, wenn eine Panzerungsschicht vorhanden ist): PVC/PE
2.8 Rüstungsschicht: Verzinktes Stahldraht / Stahlband
2.9 Außenhülle: PVC/PE/LSHF
2.10 Sonstige Eigenschaften: Ölbeständigkeit, Flammschutz, Korrosionsbeständigkeit, UV-Ausstrahlung usw.


3.ANWENDUNG
Diese Kabel dienen der Verbindung elektrischer Instrumentenkreise und zur Bereitstellung von Kommunikationsdiensten in und um Verarbeitungsanlagen (z. B. in der petrochemischen Industrie usw.).Geeignet für direkte Bestattungsverfahren.

4.Physische und thermische Eigenschaften
Leiter: Verbrannte Kupferfeste der Klasse 1 oder einfache Kupfersträhnen der Klasse 2 oder flexible weiche Kupfersträhnen der Klasse 5
Nennspannung: 300V/300V
Prüfspannung:1200V
Temperaturbereich Während des Betriebs (Festzustand): -30°C - +90°C
Temperaturbereich während der Installation (mobiles Zustand): -5°C - +50°C
Mindestbiegungsradius: 10 X Gesamtdurchmesser

5- Elektrische Daten:

6.Kabelparameter:
