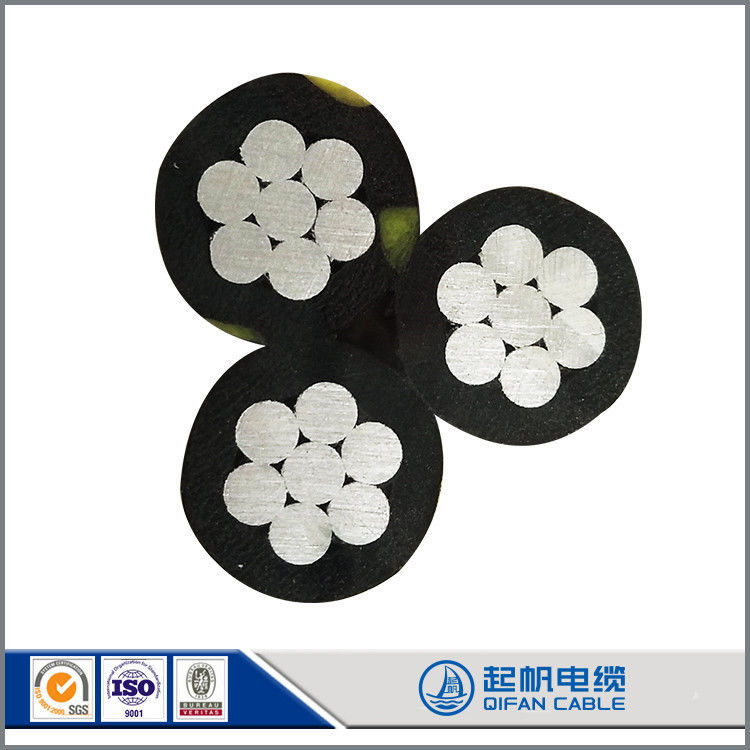

0.6/1kV Niederspannungs-Überleitungs-ABC-Kabel
Einleitung
ABC-Kabel für Niederspannungs- (1500V) Übertragungsleitungen, Phasenleitung aus Aluminiumleiter, PE- oder XLPE-isoliert, die Anzahl der Phasenleitungen wird zwei, drei oder vier sein,Die neutrale Leitung ist ein Aluminiumleiter., kann es ein nackter Leiter sein oder mit PE oder XLPE isoliert
Spezifikationen
Norm: Nationale Norm IEC und ASTM
Nennspannung: 0,6/1KV, 11KV, 33KV
Bauwesen
Phasenleiter: Aluminiumstrang ((AAC)
Neutrale Leiter: Aluminiumstrang ((AAC), Aluminiumlegierungstrang ((AAAC), Aluminiumleiter mit Stahlverstärkung ((ACSR)
Isolierung: XLPE oder PE
Anwendungsbereich: Die Kabel sind für Stromleitungen in der Luft und für Zimmereingangsleitungen mit Spannung bis einschließlich 0,6/1KV ausgelegt.
Dies verbessert die Sicherheit und Zuverlässigkeit von elektrisierten Drahtnetzen.
1 Typ
Duplex Service Drop, Triplex Service Drop, Vierfach Service Drop
Ein Duplex-Service-Drop
Anwendungen:Zur Versorgung mit 120-Volt-Lufttemperaturen für den temporären Betrieb an Baustellen, Außen- oder Straßenbeleuchtung.
b Triplex-Dienstleistungsabfall
Anwendungen:Um Strom von den Stromleitungen an den Verbraucher zu liefern.Für den Betrieb bei 600 Volt oder weniger (Phase-to-Phase) bei einer Leitertemperatur von maximal 75 für PE-Dämmung oder maximal 90 für XLPE-Dämmung.
c Quadruplex-Dienstleistungsabfall
Anwendungen:Wird verwendet, um 3-Phasen-Strom zu versorgen, in der Regel von einem auf einem Pfahl montierten Transformator zum Service-Kopf der Verwendung, wo die Verbindung zum Service-Eingangskabel hergestellt wird.Zur Verwendung bei Spannungen von 600 Volt oder weniger von Phase zu Phase und bei einer Leitungstemperatur von nicht mehr als 75 bei PE-isolierten Leitern oder 90 bei XLPE-isolierten Leitern.
2 Bauwesen
eine Phasenleiterkonstruktion:Der Phaseleiter besteht aus einer Aluminiumlegierung 1350-H19 mit hart gezogenen, komprimierten konzentrischen Strängen.
b Neutrale Leiterkonstruktion
Kabelbaugruppen sind mit folgenden neutralen Leitern erhältlich:
Aluminiumleiter, aus beschichtetem Stahl verstärkt (ACSR), mit konzentrischen Strängen
Aluminiumlegierung 1350-H19 hart gezogen, konzentrisch geformt
Aluminiumlegierung 6201-T81 mit konzentrischen Strängen
c Dämmstoff
Die Standarddämmung des Phaseleiters besteht aus schwarzem, niedrigdichtenem vernetztem Polyethylen (XLPE)
Alternativ ist auf Anfrage eine schwarze lineare Isolierung aus Polyethylen mit geringer Dichte (LDPE) mit einer Temperatur von 75 °C erhältlich.
| Phasenleiter |
| Nennwert des Querschnitts |
- Ich weiß nicht. |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Anzahl der Kerne |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Wurzeln/Durchmesser des Phaseleiters |
|
7/1.35 |
7/1.7 |
7/2.14 |
7/2.54 |
Sieben Drittel.0 |
19/2.16 |
19/2.54 |
19/2.86 |
| Durchmesser des komprimierten Leiters |
mm |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| Nenndicke der Isolierung |
mm |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Durchmesser des Phasenkerns |
mm |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| Max DC-Widerstand bei 20oC |
Ohm/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Ungefähres Gewicht des Phasenkerns |
kg/km |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| Messenger-Leiter |
| Nennwert des Querschnitts |
- Ich weiß nicht. |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Anzahl der Kerne |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Wurzeln/Durchmesser des Phaseleiters |
|
7/1.35 |
7/1.7 |
7/2.14 |
7/2.54 |
Sieben Drittel.0 |
19/2.16 |
19/2.52 |
19/2.82 |
| Durchmesser des Messenger-Kerns |
mm |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| Max DC-Widerstand bei 20oC |
Ohm/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Ungefähres Gewicht des Messenger-Kerns |
kg/km |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| Brechbelastung |
KN: |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| Komplettes Kabel |
| Durchmesser ungefähr |
mm |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| Ungefähres Gewicht |
kg/km |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| Länge der Verpackung |
M/Trommel |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
------ Unsere Eigenschaft --------
- Importierte Ausrüstung mit erfahrenem technischem Team
Das Unternehmen hat drei Werke und 3048 Mitarbeiter, davon 206 Ingenieure.Troster Deutschland und Maillefer Finnland 500 KV VCV-Linien, Strangmaschine von Pourtier Frankreich, SKET Deutschland, Caballe Spanien, 220KV und 35KV Produktionslinie sowie SIKORA X - RAY 8000 On-line Exzentrizitätseinheit aus Deutschland
- Vollständiges Zertifizierungssystem
Qifan Cable hat ISO 9001, ISO 14001, OHSAS 18001 erhalten. Das Werk hat TUV, VDE, UL, CE, SAA, BS usw. Zertifiziert.
- Perfektes Produktionssystem
Bei den Produkten von Qifan Cable handelt es sich um LV-Stromkabel, MV-Stromkabel, HV&EHV-Stromkabel, ABC-Kabel, ACSR/AAC/AAAC/ACAR/OPGW, U-Bootkabel, Steuerkabel, Instrumentenkabel, Gebäudedraht,Flexibles Gummikabel, Brandschutzkabel, Kabel aus erneuerbaren Energien, Solarkabel, Industriekabel, LAN-Kabel, Koaxialkabel usw.
- Perfektes Vertriebssystem
Qifan Cable kann den OEM/ODM-Service anbieten, mehrere Produkte, qualifiziertes Exportverkaufsteam, vernünftigen Preis, zuverlässige Qualität, freundlichen Service. Qifan ist immer Ihre beste Wahl.
Hauptprodukte: Stromkabel von 220 kW und darunter, Kabel mit Gummischachtel, Photovoltaikabel, Photovoltaikabel, Spezialkabel, Steuerkabel, Computerkabel, Stahl- und Aluminiumkabel,Kabel für die Vorverzweigung, umweltfreundliche, halogenfreie Niederspannungskabel, Kohlenbergbau-Kabel, Fluorsilikon-Isolation, hochtemperaturbeständige Kabel, Schildkabel, Kabel für Schiffs-Elektroausrüstung,mit einer Breite von nicht mehr als 15 mm, hochfeste Schleppkabel, Kabel für Photovoltaikanlagen, Kabel für Schienenfahrzeuge mit Wechselspannungsspannung von 3kv und weniger, Netzwerkkabel, Wechselrichterkabel,Funkfrequenzkabel , Kabel für Kernkraftwerke, Kabel für Hafenmaschinen, Kabel mit Mineralisolierung, Kabel für U-Boote und mehr als 100 verschiedene Arten
Häufig gestellte Fragen
F1: Wann kann ich den Preis erhalten?
Wir zitieren normalerweise innerhalb von 12 Stunden, nachdem wir Ihre Anfrage erhalten haben. Wenn Sie sehr dringend den Preis erhalten möchten, rufen Sie uns bitte an oder sagen Sie uns in Ihrer E-Mail, damit wir Ihre Anfrage als Priorität betrachten.
Q2: Wie kann ich eine Probe bekommen, um Ihre Qualität zu überprüfen?
Nach der Preisbestätigung können Sie nach Proben verlangen, um unsere Qualität zu überprüfen. Die Probe ist kostenlos, aber die Frachtgebühr sollte bezahlt werden.
F3: Wie lange kann ich erwarten, dass ich die Probe bekomme?
Nachdem Sie die Frachtgebühr bezahlt haben und uns bestätigte Dateien geschickt haben, sind die Proben in 3-7 Tagen zur Lieferung bereit.
Die Proben werden per Express an Sie geschickt und in 3~5 Tagen ankommen.
F4: Wie sieht es mit der Vorlaufzeit für die Massenproduktion aus?
Ehrlich gesagt, hängt es von der Bestellmenge und der Jahreszeit ab, in der Sie die Bestellung aufgeben.Wir empfehlen, dass Sie mit der Anfrage zwei Monate vor dem Datum beginnen, an dem Sie die Produkte in Ihrem Land erhalten möchten..
Ein übergeordnetes Luftkabel (ABC-Kabel) ist eine Art Stromverteilungskabel, das für Übergeordnete Anlagen entwickelt wurde.Es wird üblicherweise in Stromverteilnetzen verwendet, um Elektrizität an Wohn-Hier sind einige wesentliche Merkmale und Merkmale von ABC Cable:
Aufbau: ABC-Kabel besteht aus mehreren isolierten Leitern, die mit einem neutralen Messengerdraht verbunden sind.Während der Botendraht in der Regel aus Stahl oder Aluminium bestehtDie gebündelte Konfiguration sorgt für mechanische Festigkeit, verringert das Risiko des Kontakts mit Leitungskörpern und vereinfacht die Montage.
Isolierung: Die Leiter im ABC-Kabel sind isoliert, um elektrische Isolierung zu gewährleisten und vor äußeren Umwelteinflüssen zu schützen.Die Isolierung besteht in der Regel aus Materialien wie querverbundenem Polyethylen (XLPE) oder hochdichtem Polyethylen (HDPE)Diese Materialien bieten hervorragende elektrische Eigenschaften, Langlebigkeit und Widerstandsfähigkeit gegen Feuchtigkeit, UV-Strahlung und raue Wetterbedingungen.
Spannungsbewertung: ABC-Kabel ist in verschiedenen Spannungsbewertungen erhältlich, um verschiedenen Anwendungen gerecht zu werden.je nach den spezifischen Anforderungen des Stromverteilersystems.
Vorteile: ABC-Kabel bietet verschiedene Vorteile gegenüber herkömmlichen Bare-Conductor-Systemen, darunter reduzierte elektrische Verluste, verbesserte Sicherheit aufgrund der Isolierung, geringere Wartungsbedürfnisse,und erhöhte Zuverlässigkeit unter schwierigen Umweltbedingungen.
Installation: ABC-Kabel werden typischerweise auf oberen Stützstrukturen wie Stangen oder Türmen installiert.Da mehrere Leiter gleichzeitig installiert werden könnenDarüber hinaus bietet der neutrale Messengerdraht eine mechanische Unterstützung und verringert die Abhängigkeit der Leitungen.
Anwendungsbereich: ABC-Kabel werden üblicherweise für die Stromverteilung in Wohngebieten, ländlichen Gebieten und an Orten verwendet, an denen eine Überkopfinstallation bevorzugt wird.Es eignet sich sowohl für die kurze als auch für die lange Stromverteilung, die kostengünstige Lösungen für Stromnetze bieten.
