N2XSEY 11kV 22kV 33kV Mittelspannung Kupfer-Aluminiumleiter XLPE Isoliertes Panzernetzkabel
1Produktstandard
Dieses Produkt ist nach GB/T12706 hergestellt.2, entspricht IEC60502.2. oder BS, DIN, ICEA Standard auf Kundenwunsch.
2Anwendung
Das Produkt ist geeignet für den Einsatz in Stromübertragungs- und Verteilungsleitungen mit einer Nennspannung von 3,6/6kv~26/35kv.
3Betriebsmerkmale
- Nennleistungsspeicherspannung U0/U: 3,6 kV~26/35kv.
- Höchst zulässige Betriebstemperatur des Leiters:90oC.
- Die maximale Kurzschlusstemperatur des Leiters darf 2500 °C nicht überschreiten (5 s maximale Dauer)
- Die Umgebungstemperatur unter der Anlage darf nicht unter 00°C liegen.
- Der Biegeradius eines Einkernkabels darf nicht weniger als das Zwanzigfache des Kabeldurchmessers betragen.
Der Biegeradius eines Mehrkernkabel sollte nicht kleiner als das 15-fache des Kabeldurchmessers sein.
4Tabelle der Spannung, der Kerne und des Querschnitts
| Artikel |
Kategorie A,B |
3.6/6 kV |
6/10 kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Kategorie A,B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Einzelkern |
mm2 |
25 bis 1200 |
25 bis 1200 |
35 bis 1200 |
50 bis 1200 |
50 bis 1200 |
50 bis 1200 |
| Drei-Kern |
mm2 |
25 bis 400 |
25 bis 400 |
35 bis 400 |
50 bis 400 |
50 bis 400 |
50 bis 400 |
Das Kabel mit Nennspannung der Kategorie A wird in Situationen verwendet, in denen eine Erdungsstörung nicht länger als 1 Minute dauern muss.die Erdungsstörung dauert in der Regel nicht länger als 1 Stunde, max. Dauer nicht mehr als 8 Stunden, jährliche Bodenfehler Dauer insgesamt sollte nicht mehr als 125 Stunden sein, Kategorie C umfasst alle System erwartet Kategorie A und B.
5Art und Name
| Typ |
Benennung |
Anwendungen |
| YJV |
Kupferleiter,XLPE-isoliert,PVC-verhülltes Stromkabel |
Für die Verlegung in Innenräumen,in Tunneln oder Kabelgräben,die keine äußeren mechanischen Kräfte aushalten können.Ein einzelnes Kabel ist nicht in einem Magnetkanal zu verlegen. |
| YJLV |
Aluminiumleiter,XLPE-isoliert,PVC-verhülltes Stromkabel |
| JJJ |
Kupferleiter, XLPE-isoliert, PE-verhülltes Stromkabel |
| JJLY |
Aluminiumleiter, XLPE-isoliert, PE-verhülltes Stromkabel |
| YJV22 |
Kupferleiter,XLPE-isoliert, Stahlband gepanzerter,PVC-verhülltes Stromkabel |
Für die Verlegung in Innenräumen,in Tunneln in Kabelgräben oder direkt im Boden,die äußeren mechanischen Kräften standhalten können.Ein einzelnes Kabel ist nicht in einem Magnetkanal zu verlegen. |
| YJLV22 |
Aluminiumleiter,XLPE-isoliert, Stahlband gepanzerter,PVC-verhülltes Stromkabel |
| YJV23 |
Kupferleiter,XLPE-isoliert, Stahlband gepanzert, PE-gefüttertes Stromkabel |
| YJLV23 |
Aluminiumleiter,XLPE-isoliert, Stahlband gepanzerter, PE-verhülltes Stromkabel |
| YJV32 |
Kupferleiter,XLPE-isoliert, Stahldraht gepanzert,PVC-verhülltes Stromkabel |
Für die Verlegung in Innenräumen, in Tunnelkabelgräben, in Brunnen oder direkt im Boden, die äußeren mechanischen Kräften und einer bestimmten Zugkraft standhalten. |
| YJLV32 |
Aluminiumleiter,XLPE-isoliert, Stahldraht gepanzerter,PVC-verhülltes Stromkabel |
| YJV33 |
Kupferleiter,XLPE-isoliert, Stahldraht gepanzerter, PE-verhülltes Stromkabel |
| YJLV33 |
Aluminiumleiter,XLPE-isoliert, Stahldraht gepanzerter, PE-verhülltes Stromkabel |

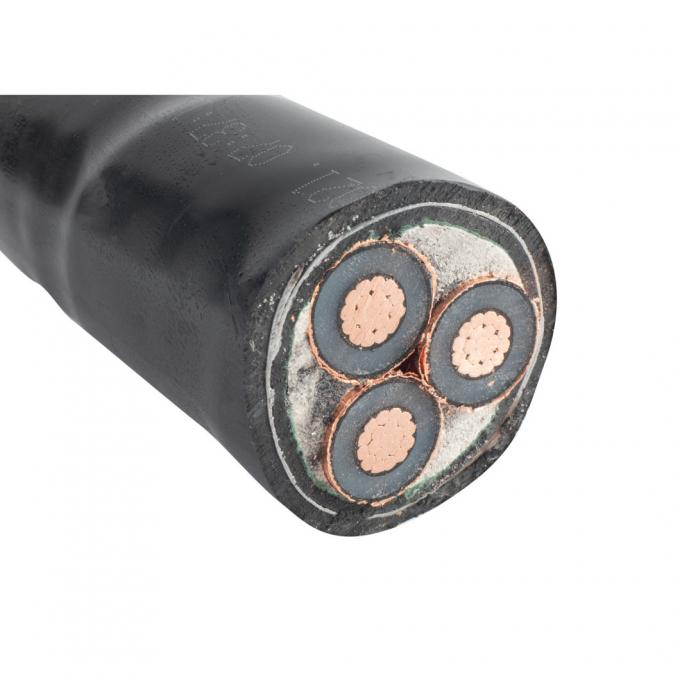

Gepanzertes 3-Kern-Kabel mit XLPE-Insulation, Nennspannung 6/10 KV 6,35/11KV
Kabeldaten
|
Leiter
|
Isolationsdicke (mm)
|
Kupferbandschirm (ungefähr) (mm)
|
PVC
Ausmaß der Unterlage (mm)
|
Außendurchmesser von gepanzertem Draht (mm)
|
Ausrüstungsdicke (mm)
|
Außendurchmesser (ungefähr) (mm)
|
Masse des Kupferkernkabels (kg/km)
|
Aluminiumkernkabelgewicht (kg/km)
|
|
Querschnittsfläche (mm2)
|
Struktur
|
Außendurchmesser (mm)
|
|
25
|
Kompakte Runde
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Kompakte Runde
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Kompakte Runde
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Kompakte Runde
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Kompakte Runde
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Kompakte Runde
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Kompakte Runde
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Kompakte Runde
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Kompakte Runde
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Kompakte Runde
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Kompakte Runde
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Kompakte Runde
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
------ Unsere Eigenschaft --------
- Importierte Ausrüstung mit erfahrenem technischem Team
Das Unternehmen hat drei Werke und 3048 Mitarbeiter, davon 206 Ingenieure.Troster Deutschland und Maillefer Finnland 500 KV VCV-Linien, Strangmaschine von Pourtier Frankreich, SKET Deutschland, Caballe Spanien, 220KV und 35KV Produktionslinie sowie SIKORA X - RAY 8000 On-line Exzentrizitätseinheit aus Deutschland
- Vollständiges Zertifizierungssystem
Qifan Cable hat ISO 9001, ISO 14001, OHSAS 18001 erhalten. Das Werk hat TUV, VDE, UL, CE, SAA, BS usw. Zertifiziert.
- Perfektes Produktionssystem
Bei den Produkten von Qifan Cable handelt es sich um LV-Stromkabel, MV-Stromkabel, HV&EHV-Stromkabel, ABC-Kabel, ACSR/AAC/AAAC/ACAR/OPGW, U-Bootkabel, Steuerkabel, Instrumentenkabel, Gebäudedraht,Flexibles Gummikabel, Brandschutzkabel, Kabel aus erneuerbaren Energien, Solarkabel, Industriekabel, LAN-Kabel, Koaxialkabel usw.
- Perfektes Vertriebssystem
Qifan Cable kann den OEM/ODM-Service anbieten, mehrere Produkte, qualifiziertes Exportverkaufsteam, vernünftigen Preis, zuverlässige Qualität, freundlichen Service. Qifan ist immer Ihre beste Wahl.
Kabeltypen:
N2xsery: Dies ist eine Art Stromkabel, das dem europäischen Standard HD 620 entspricht.Das "e" in N2xsery zeigt, dass es eine verbesserte Widerstandsfähigkeit gegen Feuerverbreitung hat..
N2xsey: Ähnlich wie N2xsery ist N2xsey eine andere Art von Stromkabel, das dem europäischen Standard HD 620 entspricht.Es hat nicht die erhöhte Feuerwehrbeständigkeit von N2xsery..
Spannungswerte:
Das Kabel ist in verschiedenen Spannungsstufen erhältlich, darunter 11kV, 22kV und 33kV. Diese Nennwerte geben die maximale Spannung an, bei der das Kabel sicher arbeiten kann.
XLPE (cross-linked polyethylene) isoliertes Kabel bezieht sich auf ein elektrisches Kabel, dessen Leiter mit XLPE-Material isoliert sind.XLPE ist ein thermoresistentes Polymer, das für seine hervorragenden elektrischen Eigenschaften bekannt ist, so dass es eine beliebte Wahl für verschiedene Anwendungen in der Energieübertragung und -verteilung ist.
Isoliermaterial: XLPE ist eine Art Polyethylen, das chemisch verknüpft ist, wodurch die thermischen und mechanischen Eigenschaften der Isolierung verbessert werden.mit einer Breite von mehr als 20 mm,.
Elektrische Leistung: XLPE-Isolation bietet eine hohe dielektrische Festigkeit, geringe dielektrische Verluste und eine ausgezeichnete Isolationsbeständigkeit.Dies ermöglicht eine effiziente Stromübertragung und minimiert gleichzeitig Energieverluste.
Thermische Eigenschaften: XLPE-Dämmung kann höheren Betriebstemperaturen standhalten als herkömmliche PVC-Dämmung (Polyvinylchlorid).Dies macht XLPE-Kabel für Anwendungen geeignet, die höhere Temperaturen erfordern.
Umweltbeständigkeit: XLPE-Dämmung bietet eine gute Widerstandsfähigkeit gegen Feuchtigkeit, Chemikalien und Umweltbelastungen wie UV-Strahlung.Dies macht XLPE-Kabel für Innen- und Außenanlagen geeignet.
