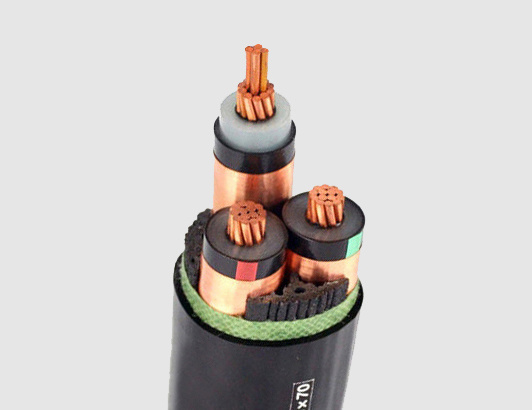

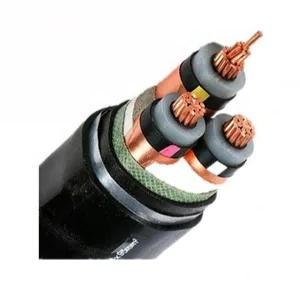

N2XSEY 11kV 22kV 33kV Mittelspannung Kupfer-Aluminiumleiter XLPE Isoliertes Panzernetzkabel
1Produktstandard
Dieses Produkt ist nach GB/T12706 hergestellt.2, entspricht IEC60502.2. oder BS, DIN, ICEA Standard auf Kundenwunsch.
2Anwendung
Das Produkt ist geeignet für den Einsatz in Stromübertragungs- und Verteilungsleitungen mit einer Nennspannung von 3,6/6kv~26/35kv.
3Betriebsmerkmale
- Nennleistungsspeicherspannung U0/U: 3,6 kV~26/35kv.
- Höchst zulässige Betriebstemperatur des Leiters:90oC.
- Die maximale Kurzschlusstemperatur des Leiters darf 2500 °C nicht überschreiten (5 s maximale Dauer)
- Die Umgebungstemperatur unter der Anlage darf nicht unter 00°C liegen.
- Der Biegeradius eines Einkernkabels darf nicht weniger als das Zwanzigfache des Kabeldurchmessers betragen.
Der Biegeradius eines Mehrkernkabel sollte nicht kleiner als das 15-fache des Kabeldurchmessers sein.
4Tabelle der Spannung, der Kerne und des Querschnitts
| Artikel |
Kategorie A,B |
3.6/6 kV |
6/10 kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Kategorie A,B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Einzelkern |
mm2 |
25 bis 1200 |
25 bis 1200 |
35 bis 1200 |
50 bis 1200 |
50 bis 1200 |
50 bis 1200 |
| Drei-Kern |
mm2 |
25 bis 400 |
25 bis 400 |
35 bis 400 |
50 bis 400 |
50 bis 400 |
50 bis 400 |
Das Kabel mit Nennspannung der Kategorie A wird in Situationen verwendet, in denen eine Erdungsstörung nicht länger als 1 Minute dauern muss.die Erdungsstörung dauert in der Regel nicht länger als 1 Stunde, max. Dauer nicht mehr als 8 Stunden, jährliche Bodenfehler Dauer insgesamt sollte nicht mehr als 125 Stunden sein, Kategorie C umfasst alle System erwartet Kategorie A und B.
5Art und Name
| Typ |
Benennung |
Anwendungen |
| YJV |
Kupferleiter,XLPE-isoliert,PVC-verhülltes Stromkabel |
Für die Verlegung in Innenräumen,in Tunneln oder Kabelgräben,die keine äußeren mechanischen Kräfte aushalten können.Ein einzelnes Kabel ist nicht in einem Magnetkanal zu verlegen. |
| YJLV |
Aluminiumleiter,XLPE-isoliert,PVC-verhülltes Stromkabel |
| JJJ |
Kupferleiter, XLPE-isoliert, PE-verhülltes Stromkabel |
| JJLY |
Aluminiumleiter, XLPE-isoliert, PE-verhülltes Stromkabel |
| YJV22 |
Kupferleiter,XLPE-isoliert, Stahlband gepanzerter,PVC-verhülltes Stromkabel |
Für die Verlegung in Innenräumen,in Tunneln in Kabelgräben oder direkt im Boden,die äußeren mechanischen Kräften standhalten können.Ein einzelnes Kabel ist nicht in einem Magnetkanal zu verlegen. |
| YJLV22 |
Aluminiumleiter,XLPE-isoliert, Stahlband gepanzerter,PVC-verhülltes Stromkabel |
| YJV23 |
Kupferleiter,XLPE-isoliert, Stahlband gepanzert, PE-gefüttertes Stromkabel |
| YJLV23 |
Aluminiumleiter,XLPE-isoliert, Stahlband gepanzerter, PE-verhülltes Stromkabel |
| YJV32 |
Kupferleiter,XLPE-isoliert, Stahldraht gepanzert,PVC-verhülltes Stromkabel |
Für die Verlegung in Innenräumen, in Tunnelkabelgräben, in Brunnen oder direkt im Boden, die äußeren mechanischen Kräften und einer bestimmten Zugkraft standhalten. |
| YJLV32 |
Aluminiumleiter,XLPE-isoliert, Stahldraht gepanzerter,PVC-verhülltes Stromkabel |
| YJV33 |
Kupferleiter,XLPE-isoliert, Stahldraht gepanzerter, PE-verhülltes Stromkabel |
| YJLV33 |
Aluminiumleiter,XLPE-isoliert, Stahldraht gepanzerter, PE-verhülltes Stromkabel |

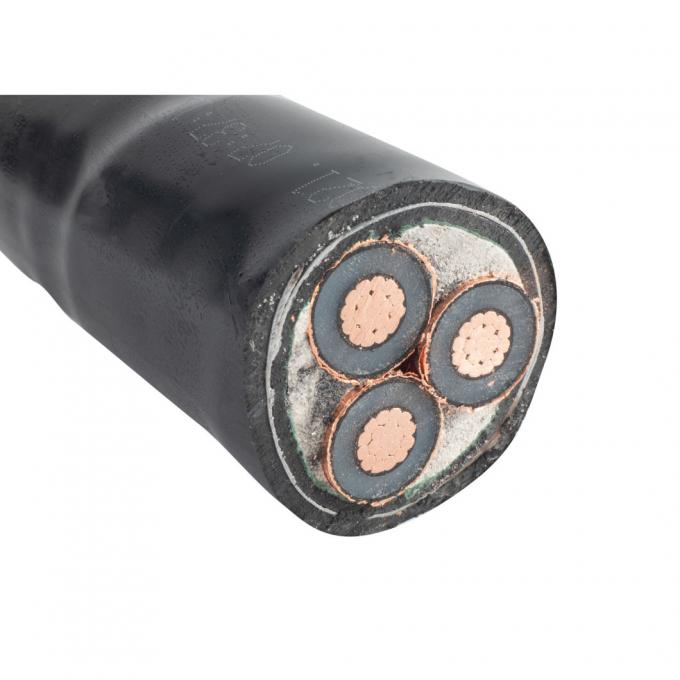

Gepanzertes 3-Kern-Kabel mit XLPE-Insulation, Nennspannung 6/10 KV 6,35/11KV
Kabeldaten
|
Leiter
|
Isolationsdicke (mm)
|
Kupferbandschirm (ungefähr) (mm)
|
PVC
Ausmaß der Unterlage (mm)
|
Außendurchmesser von gepanzertem Draht (mm)
|
Ausrüstungsdicke (mm)
|
Außendurchmesser (ungefähr) (mm)
|
Masse des Kupferkernkabels (kg/km)
|
Aluminiumkernkabelgewicht (kg/km)
|
|
Querschnittsfläche (mm2)
|
Struktur
|
Außendurchmesser (mm)
|
|
25
|
Kompakte Runde
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Kompakte Runde
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Kompakte Runde
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Kompakte Runde
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Kompakte Runde
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Kompakte Runde
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Kompakte Runde
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Kompakte Runde
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Kompakte Runde
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Kompakte Runde
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Kompakte Runde
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Kompakte Runde
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
