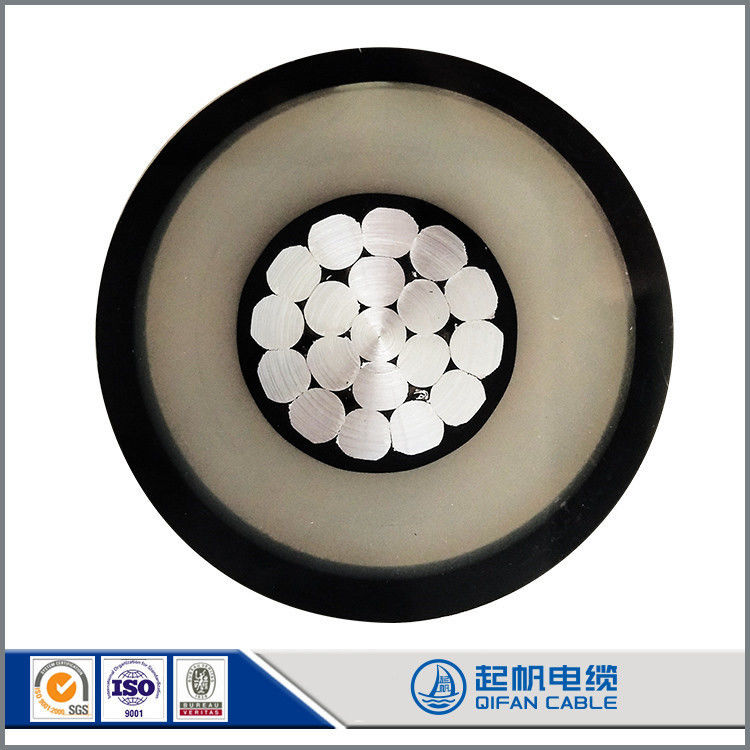

15kv - 35kv 4AWG überdachter mehrschichtiger Baumdraht
Das Leitermaterial kann AAC AAAC ACSR usw. sein.

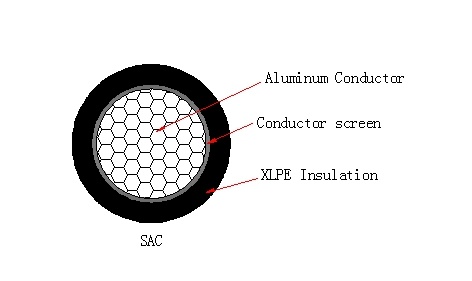

XLPE-Kabel besteht aus einem kompakten runden Leiter, der aus Aluminiumsträngen besteht, ob verstopft oder nicht, mit
mit einer Breite von mehr als 20 mm,

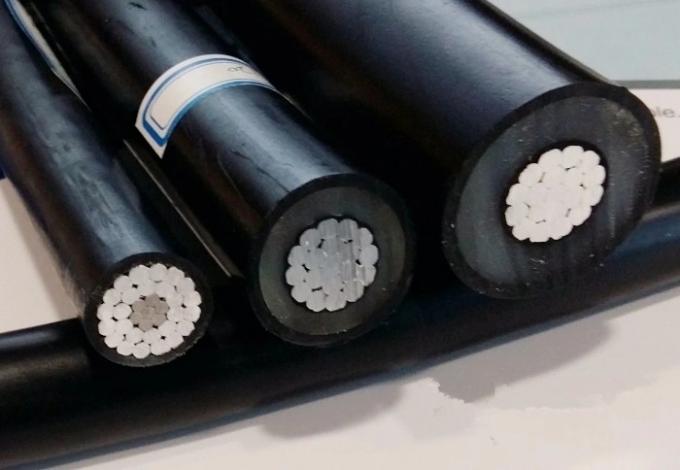

Das XLPE-abgedeckte Aluminiumkabel- 25Die Spannungsklasse kV besteht aus einem kompakten runden Leiter, der aus Alu besteht
Miningstränge, auch blockiert, mit einem schwarz- oder grau überzogenen, mit einem speziellen Verband aus Polyethylen (XLPE)
Eigenschaften, die gegen elektrische Spuren und UV-Strahlen beständig sind.
Da XLPE ein Thermosmaterial ist, ermöglicht es einen kontinuierlichen Betrieb bei bis zu 90 °C, was im Vergleich zu
die Thermoplastmaterialien zugeschnitten sind.
Die wichtigste Anwendung für überdachte Aluminiumkabel ist Kompakte Oberleitung, Primärstromverteilung, mittelschwere Spannung
Diese Kabel sind in städtischen und bewaldeten Gebieten zu finden. Sie sind eine ausgezeichnete technische und wirtschaftliche Option für Unternehmen.
Einheit In den meisten Ländern der Welt gibt es eine Reihe von Herstellungskosten und einfache Installation.
| Querschnitt |
Anzahl der Drähte |
Die Dirigentendia. |
Gesamtdurchmesser |
Mindestbrechlast |
Ungefähres Gewicht |
Max. Gleichstromwiderstand bei 20°C |
Ampazität 90°C |
| [mm2] |
|
[mm] |
[mm] |
[kgf] |
[kg/km] |
[Ohm/km] |
[A] |
| 35 |
7 |
7.1 |
15.7 |
464 |
235 |
0.868 |
186 |
| 50 |
7 |
8.2 |
16.8 |
663 |
305 |
0.641 |
224 |
| 70 |
19 |
9.7 |
18.3 |
928 |
370 |
0.443 |
280 |
| 95 |
19 |
11.5 |
20.1 |
1259 |
460 |
0.32 |
343 |
| 120 |
19 |
12.9 |
21.5 |
1591 |
560 |
0.253 |
397 |
| 150 |
19 |
14.2 |
22.8 |
1988 |
650 |
0.206 |
450 |
| 185 |
37 |
16.2 |
24.8 |
2452 |
770 |
0.164 |
519 |
| 240 |
37 |
18.4 |
27 |
3182 |
960 |
0.125 |
617 |
| 300 |
37 |
20.7 |
29.3 |
3977 |
1155 |
0.1 |
712 |
Technische Spezifikation:
| Kabel für den Luft-Abstand 20 kv |
| Durchschnittlich |
Konstruktion von Leitern |
Dirigent Dia. |
Stärke |
Ungefähr. |
Elektischer Widerstand |
Calc. Bruchkraft |
Luftströmungskapazität bei 20oC |
Ungefähr. Gewicht des Leiters |
| Halbleiter |
Isolierung |
Kleider und Kleidung |
| Ich weiß nicht.2 |
Nxmm |
mm |
mm |
mm |
mm |
mm |
Ohm/km |
N |
Eine |
kg/km |
| 70 |
12 mal 2.77 |
10 |
0.4 |
3.2 |
3.2 |
23.5 |
0.443 |
10.420 |
229 |
509 |
| 120 |
15 mal 3.30 |
13.2 |
0.4 |
3.2 |
3.2 |
26.7 |
0.253 |
18.518 |
321 |
729 |
| 150 |
15 mal 3.66 |
14.8 |
0.4 |
3.2 |
3.2 |
28.4 |
0.206 |
22.457 |
371 |
826 |
| 185 |
30 mal 2.88 |
16.2 |
0.4 |
3.2 |
3.2 |
29.7 |
0.164 |
28.974 |
429 |
959 |
| Kabel für den Luftraum 33 kv |
| 70 |
12 mal 2.77 |
10 |
0.4 |
4.5 |
3.2 |
26.0 |
0.443 |
10.420 |
227 |
630 |
| 120 |
15 mal 3.30 |
13.2 |
0.4 |
4.5 |
3.2 |
29.3 |
0.253 |
18.518 |
318 |
850 |
| 150 |
15 mal 3.66 |
14.8 |
0.4 |
4.5 |
3.2 |
30.8 |
0.206 |
22.457 |
367 |
960 |
| 185 |
30 mal 2.88 |
16.2 |
0.4 |
4.5 |
3.2 |
32.2 |
0.164 |
28.974 |
425 |
1100 |
------ Unsere Eigenschaft --------
- Importierte Ausrüstung mit erfahrenem technischem Team
Das Unternehmen hat drei Werke und 3048 Mitarbeiter, davon 206 Ingenieure.Troster Deutschland und Maillefer Finnland 500 KV VCV-Linien, Strangmaschine von Pourtier Frankreich, SKET Deutschland, Caballe Spanien, 220KV und 35KV Produktionslinie sowie SIKORA X - RAY 8000 On-line Exzentrizitätseinheit aus Deutschland
- Vollständiges Zertifizierungssystem
Qifan Cable hat ISO 9001, ISO 14001, OHSAS 18001 erhalten. Das Werk hat TUV, VDE, UL, CE, SAA, BS usw. Zertifiziert.
- Perfektes Produktionssystem

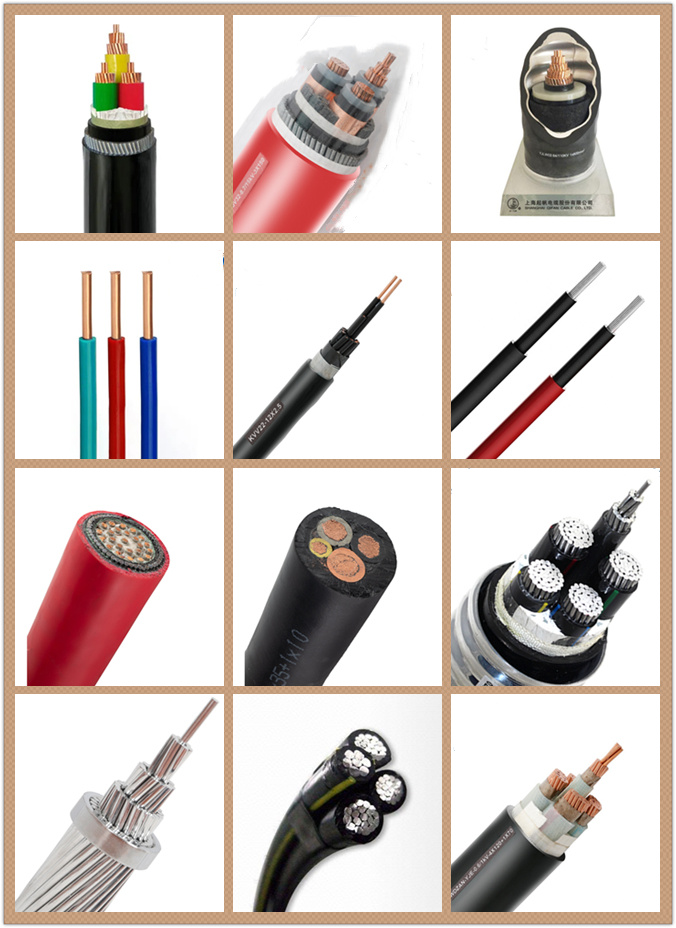

Bei den Produkten von Qifan Cable handelt es sich um LV-Stromkabel, MV-Stromkabel, HV&EHV-Stromkabel, ABC-Kabel, ACSR/AAC/AAAC/ACAR/OPGW, U-Bootkabel, Steuerkabel, Instrumentenkabel, Gebäudedraht,Flexibles Gummikabel, Brandschutzkabel, Kabel aus erneuerbaren Energien, Solarkabel, Industriekabel, LAN-Kabel, Koaxialkabel usw.
