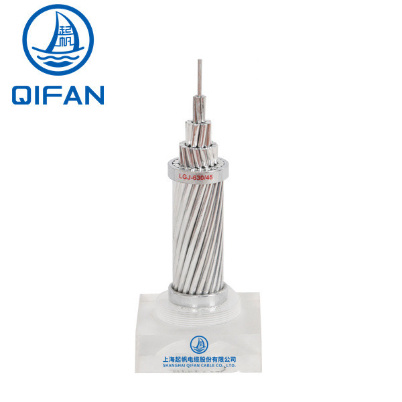

Qifan Aluminiumleiter Stahlverstärkte Walze und Trommel Stranded 1/0 2/0 4/0 Bare AAC 1350-H19

Name: Qifan Aluminiumleiter Stahlverstärkte Walze und Trommel Stranded 1/0 2/0 4/0 Bare AAC 1350-H19
Brand: Qifan
SKU: AAC Daisy
Price: 3 USD
Availability: InStock
Rating: 4.8 (117 reviews)

Produkt-Details

Herkunftsort: China

Markenname: Qifan

Zertifizierung: ISO9001, CCC, RoHS

Modellnummer: AAC Daisy

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 100 m

Preis: usd3-8/meter

Verpackung Informationen: HolztrommelnVerpackungsdetailsInnenverpackung: Holzrolle, Plastikrolle und Papierrolle Außenverpacku

Lieferzeit: 30-45 Tage

Zahlungsbedingungen: D/A, D/P, L/C, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit: 50000K Meter/Monat

Erhalten Sie besten Preis

Produkt-Details

Produktbeschreibung

Höhepunkt:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                1 mm Aluminiumleiter aus Stahl verstärkt, 2 mm Aluminiumleiter aus Stahl verstärkt, 4 mm AAC-Leiter


Modell Nr.:	AAC Daisy	Form des Materials:	Runddraht
Benutzungsmöglichkeit:	Übertragungsleitungen	Marke:	Qifan
Gewährleistung:	10 Jahre	QC:	200
Farbe:	Silber	Transportpaket:	Rollen und Trommeln
Spezifikation:	1/0 2/0 4/0	Handelsmarke:	Qifan
Ursprung:	China	HS-Code:	761490000
Versorgungsmaterial-Fähigkeit:	50 Tonnen pro Tag	Typ:	Nackt
Leiter Type:	Angeschwemmt	Anwendung:	Unkosten
Leitermaterial:	Aluminium	Gehäusematerial:	Nackt
Isoliermaterial:	Nackt

Modell Nr.:	AAC Daisy
Form des Materials:	Runddraht
Benutzungsmöglichkeit:	Übertragungsleitungen
Marke:	Qifan
Gewährleistung:	10 Jahre
QC:	200
Farbe:	Silber
Transportpaket:	Rollen und Trommeln
Spezifikation:	1/0 2/0 4/0
Handelsmarke:	Qifan
Ursprung:	China
HS-Code:	761490000
Versorgungsmaterial-Fähigkeit:	50 Tonnen pro Tag
Typ:	Nackt
Leiter Type:	Angeschwemmt
Anwendung:	Unkosten
Leitermaterial:	Aluminium
Gehäusematerial:	Nackt
Isoliermaterial:	Nackt

Qifan Aluminiumleiter Stahlverstärkte Walze und Trommel Stranded 1/0 2/0 4/0 Bare AAC 1350-H19

Beschreibung des Produkts

Auf Rollen und Trommeln gestreute Qifan 1/0 2/0 4/0 Bar AAC 1350-H19

Übertragung Gebrauch Oberleitungskabel aus Aluminium AAC-Leiter für Oberleitungen

Reel and Drum Stranded Qifan 1/0 2/0 4/0 Bare AAC 1350-H19

1Merkmale:
a.Hohe Zugfestigkeit
b.Lange Lebensdauer
c.Leichtgewicht
d. Geeignet für Hochspannungsleitungen sowie für Hochspannungsleitungen

2Kurze Beschreibung:
AAC-Leiter bestehen aus einem festen oder geflochtenen Stahlkern, der von Aluminiumsträngen umgeben ist (E.C. GRADE).AAC CONDUCTOR ist in einer breiten Palette von Stählen erhältlich, die von nur 6% bis bis zu 40% reichen.Die höheren Widerstände von AAC-Leitern werden bei Flussüberschreitungen, Oberleitungen, Anlagen mit extrem langen Spannweiten usw. eingesetzt.AAC-LEITER können nach Bedarf für eine breite Bandbreite an Zugfestigkeit hergestellt werdenDer Hauptvorteil dieser Leiter besteht in hoher Zugfestigkeit und geringem Gewicht bei längeren Spannweiten und geringeren Stützen.Aufgrund des größeren Durchmessers der AAC-Leiter kann eine wesentlich höhere Koronengrenze erreicht werden, was große Vorteile bei Hoch- und zusätzlich Hochspannungsleitungen bietet..

3.Anwendungen:
AAC CONDUTOR bietet eine optimale Festigkeit für das Leitungsdesign.Durch die veränderliche Verkleidung des Stahlkerns kann die gewünschte Festigkeit erreicht werden, ohne die Kapazität zu beeinträchtigenAAC-Leiter werden häufig für Oberleitungen, Überfahrten usw. verwendet. Diese AAC-Leiter sind in verschiedenen Varianten verfügbar, um die genauen Anforderungen der Kunden zu erfüllen.

4. AAC alle Aluminiumleiter Strang.

IEC-Norm

Nummer des Codes	Fläche	Anzahl der Drähte	Durchmesser		Lineare Masse	Nennstärke	Max.D.C.Widerstand bei 20 °C
Nummer des Codes	mm2		Draht	Kondition.	in kg/km	kN	Ohm/km
10	10	7	1.35	4.05	27.4	1.95	2.8633
16	16	7	1.71	5.12	43.8	3.04	1.7896
25	25	7	2.13	6.4	68.4	4.5	1.1453
40	40	7	2.7	8.09	109.4	6.8	0.7158
63	63	7	3.39	10.2	172.3	10.39	0.4545
100	100	19	2.59	12.9	274.8	17	0.2877
125	125	19	2.89	14.5	343.6	21.25	0.2302
160	160	19	3.27	16.4	439.8	26.4	0.1798
200	200	19	3.66	18.3	549.7	32	0.1439
250	250	19	4.09	20.5	687.1	40	0.1151
315	315	37	3.29	23	867.9	51.97	0.0916
400	400	37	3.71	26	1102	64	0.0721
450	450	37	3.94	27.5	1239.8	72	0.0641
500	500	37	4.15	29	1377.6	80	0.0577
560	560	37	4.39	30.7	1542.9	89.6	0.0515
630	630	61	3.63	32.6	1738.3	100.8	0.0458
710	710	61	3.85	34.6	1959.1	113.6	0.0407
800	800	61	4.09	36.8	2207.4	128	0.0361
900	900	61	4.33	39	2483.3	144	0.0321
1000	1000	61	4.57	41.1	2759.2	160	0.0289
1120	1120	91	3.96	43.5	3093.5	179.2	0.0258
1250	1250	91	4.18	46	3452.6	200	0.0231
1400	1400	91	4.43	48.7	3866.9	224	0.0207
1500	1500	91	4.58	50.4	4143.1	240	0.0193

BS 215

Codename	Nennwert	Zahl	- Das ist...	Gesamtheit	Gewicht	Berechnete Bruchlast	Max.D.C. Widerstand bei 20 °C


	(mm2)	(mm)	(mm2)	(mm)	(kg/km)	DaN	Ohm/km
Midge	22	7/2.06	23.33	6.18	64	399	1.227
Aphis	25	3/3.35	26.44	7.22	74	411	1.081
Muscheln	25	7/2.21	26.85	6.63	73	459	1.066
Weibe	30	3/3.66	31.56	7.89	86	486	0.9082
Muscheln	35	7/2.59	36.88	7.77	101	603	0.7762
Schildkröte	40	7/2.79	42.8	8.37	117	687	0.6689
Die Ameise	50	Sieben Drittel.10	52.83	9.3	145	828	0.5419
Fliegen	60	Sieben Drittel.40	63.55	10.2	174	990	0.4505
Blaue Flasche	70	Sieben Drittel.66	73.65	10.98	202	1134	0.3881
Ohrhörer	75	Sieben Drittel.78	78.55	11.34	215	1194	0.3644
Grashüpfer	80	Sieben Drittel.91	84.05	11.73	230	1278	0.3406
Clegg	90	Sieben Viertel.17	95.6	12.51	262	1453	0.2994
Wespen	100	Sieben Viertel.39	106	13.17	290	1600	0.2702
Käfer	100	19/2.67	106.4	13.35	293	1742	0.2704
Biene	125	Sieben Viertel.90	132	14.7	361	1944	0.2169
Grillen	150	Sieben Fünftel.36	157.9	16.08	432	2385	0.1818
Hirsche	150	19/3.25	157.6	16.25	434	2570	0.1825
Ratte	175	19/3.53	185.9	17.65	511	2863	0.1547
Schäfer	200	19/3.78	213.2	18.9	587	3240	0.1349
Spinne	225	19/3.99	237.6	19.95	654	3601	0.1211
Schaben	250	19/4.22	265.7	21.1	731	4040	0.1083
Schmetterling	300	19/4.65	322.7	23.25	888	4875	0.08916
Schmutz	350	19/5.00	373.1	25	1027	5637	0.07711
Drohnen	350	37/3.58	372.4	25.06	1027	5745	0.07741
Heuschrecken	400	19/5.36	428.7	26.8	1180	6473	0.0671
Hundertfüßler	400	37/3.78	415.2	26.46	1145	6310	0.06944
Magenwurm	450	37/4.09	486.1	28.63	1340	7401	0.05931
Skorpion	500	37/4.27	529.8	29.89	1461	7998	0.05441
Zickade	600	37/4.65	628.3	32.55	1732	9495	0.04588
Tarantula	750	37/5.23	794.9	36.61	2192	12010	0.03627

ASTM B231

Codename	Gesamtfläche		Stranding und Durchmesser des Drahtes mm	Lineare Masse in kg/km	Gesamtheit Durchmesser mm	Nennwert Lasten brechen DaN	Max. D.C. Widerstand bei 20oC ≤Ω/k
Codename	AWG oder MCM	mm2	Stranding und Durchmesser des Drahtes mm	Lineare Masse in kg/km	Gesamtheit Durchmesser mm	Nennwert Lasten brechen DaN	Max. D.C. Widerstand bei 20oC ≤Ω/k
Pfirsichblatt	6	13.29	7/1.554	37	4.67	249	2.1692
- Die Rose.	4	21.16	7/1.961	58	5.89	396	1.3624
Iris	2	33.61	7/2.474	93	7.42	597	0.8577
- Das ist Pansy.	1	42.39	7/2.776	117	8.33	732	0.6801
Das ist alles.	1/0	53.48	Sieben Drittel.119	147	9.36	873	0.5390
Aster	2/0	67.42	Sieben Drittel.503	186	10.51	1100	0.4276
Phlox	3/0	85.03	Sieben Drittel.932	234	11.80	1347	0.3390
Oxlip	4/0	107.23	Sieben Viertel.417	296	13.26	1698	0.2688
Walnuss	250	126.71	19/2.931	349	14.57	2062	0.2275
Schnupfenwurst	250	126.71	Sieben Viertel.80	349	14.4	2007	0.2275
- Die Laurel.	266.8	135.16	19/3.01	373	15.05	2200	0.2133
Daisy.	266.8	135.16	Sieben Viertel.96	373	14.9	2141	0.2133
Pfingstrose	300	152.0	19/3.193	419	15.97	2403	0.1896
Weihnachtsblumen	336.4	170.45	19/3.381	470	16.91	2695	0.1691
Weihnachtsmann	350	177.35	19/3.447	489	17.24	2804	0.1625
Kann	397.5	201.42	19/3.673	555	18.36	3184	0.1431
Goldentuft	450	228	19/3.909	629	19.55	3499	0.1264
Spritze	477	241.68	37/2.882	666	20.19	3849	0.1193
Kosmos	477	241.68	19/4.023	666	20.12	3708	0.1193
Hyazinth	500	253.35	37/2.951	698	20.65	4035	0.1138
Zinnia	500	253.35	19/4.12	698	20.6	3888	0.1138
Dahlia	556.5	282	19/4.346	777	21.73	4327	0.1022
Mistel	556.5	282	37/3.114	777	21.79	4362	0.1022
Meadowsweet	600	304	37/3.233	838	22.63	4703	0.0948
Pflanzen	636	322.25	37/3.33	888	23.31	4985	0.0894
Heuchera	650	329.35	37/3.366	908	23.56	5095	0.0875
Flagge	700	354.71	61/2.72	978	24.48	5146	0.0813

DIN 48201

Nummer des Codes	Berechnete Fläche	Stranging und Draht Durchmesser	Gesamtdurchmesser	Lineare Masse	Berechnete Bruchlast	Maximaler DC-Widerstand bei 20 °C
mm2	mm2	mm	mm	in kg/km	DaN	Oh,km
16	15.89	7/1.70	5.1	44	290	1.8018
25	24.25	7/2.10	6.3	67	425	1.1808
35	34.36	7/2 50	7.5	94	585	0.8332
50	49.48	Sieben Drittel.00	9	135	810	0.5786
50	48.36	19/1.80	9	133	860	0.595
70	65.82	19/2.10	10.5	181	1150	0.4371
95	93.27	19/2.50	12.5	256	1595	0.3084
120	117	19/2.50	14	322	1910	0.2459
150	147.1	37/2.25	15.2	406	2570	0.196
185	181.6	37/2.50	17.5	501	3105	0.1587
240	242.54	61/2.25	20.2	670	4015	0.1191
300	299.43	61/2.50	22.5	827	4850	0.0965
400	400.14	61/2.89	26	1105	6190	0.07221
500	499.83	61/3.23	29.1	1381	7600	0.05781
625	626.2	91/2.96	32.6	1733	9690	0.04625
500	802.1	91/3.35	36.8	2219	12055	0.03611
1000	999.71	91/3.74	41.1	2766	14845	0.02897

Wir können diesen Leiter nach verschiedenen anerkannten Normen liefern, wie IEC61089, BS215, BS EN 50182: 2001, STM B231, CSA C49, DIN480201, JIS C3109,Kunden spezielle Spezifikation kann auch erfüllt werden.

Qifan Aluminiumleiter Stahlverstärkte Walze und Trommel Stranded 1/0 2/0 4/0 Bare AAC 1350-H19 1 Der "Reel and Drum Stranded 1/0 2/0 4/0 Bare AAC 1350-H19" bezieht sich auf eine Art nackten Oberleiters, der für die Übertragung und Verteilung elektrischer Energie verwendet wird.
Rollen und Trommeln gestrandet: Dies bedeutet, dass die Leitungen gestrandet sind und für eine bequeme Handhabung und Installation auf Rollen oder Trommeln geliefert werden.Bei der Stranging werden mehrere einzelne Aluminiumstränge zusammengewickelt, um einen größeren Leiter zu bilden.

1/0, 2/0, 4/0: Diese Zahlen repräsentieren die Leitergrößen oder Querschnittsflächen.Die Größen werden in der Regel in American Wire Gauge (AWG) oder kreisförmigen Milen angegeben.

Bare AAC: AAC steht für "All Aluminium Conductor". Das bedeutet, dass der Leiter vollständig aus Aluminium ohne zusätzliche metallische Beschichtungen besteht.Barre Leiter werden üblicherweise in Stromleitungen verwendet, bei denen keine Isolierung erforderlich ist.

1350-H19: 1350-H19 bezieht sich auf die spezifische Legierung und die Temperatur des in dem Leiter verwendeten Aluminium.mit einer Breite von mehr als 20 mm,H19 steht für die Härte oder die Härte des Aluminiums, was darauf hindeutet, daß es einer spezifischen Wärmebehandlung unterzogen wurde, um die gewünschten mechanischen Eigenschaften zu erlangen.
