HTLS-Leiterprodukte --- Der STACIR/AW-Leiter ist ein neuer Typ von Oberleitern.
Der STACIR/AW-Leiter ist ein neuer TypOberleiterDie Verwendung von Trapezdraht vergrößert die Querschnittsfläche des Leiters, so daß der Leiter die Leitungskapazität erhöht.

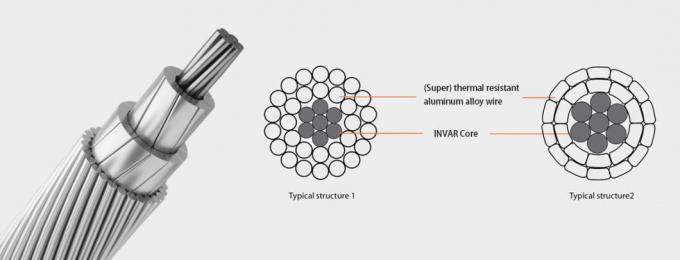

Bei gleicher Größe haben die STACIR/AW-Leiter eine bessere Stromtragfähigkeit als herkömmliche Leiter.Der INVAR-Leiter besteht aus einem aluminiumbeschichteten INVAR-Kern und thermisch widerstandsfähigen Aluminiumlegierungsdrähten.Dieser Leiter ist für alte Leitungen geeignet.
Sie kann die gleiche Schrägheit beibehalten und gleichzeitig die Kapazität erhöhen.
Der Hauptaspekt dieser Art von Leiter ist die Möglichkeit, zwischen der Außenschicht und dem Kern zu gleiten.die äußere Schicht darf auf dem Stahlkern bleiben.
Die äußere leitfähige Schicht besteht aus einer superhitzebeständigen Al-Zr-Legierung, deren Arbeitstemperatur 210°C erreichen kann.
Die Hauptmerkmale dieser Produktreihe sind:
INVAR Kern und Außenschicht haben unabhängig voneinander Kniepunkte bei Installationstemperatur
Begrenzen Sie den Abfall, wenn die Temperatur steigt
Der Wärmeausdehnungskoeffizient über der Kniepunkte im Verhältnis zum INVAR-Kern hält die mechanische Festigkeit des Leiters aufrecht und die Dauerarbeitstemperatur beträgt bis zu 210 °C
Diese Technik erfordert eine erfahrene Installationsfachkraft.
Es eignet sich für den ACSR-Ersatz auf ebenen Flächen oder mit geringen Höhenunterschieden.
| ACSR |
Aluminiumleitungen aus Stahl verstärkt |
| AAC |
mit einer Breite von mehr als 20 mm |
| AAAC |
mit einer Breite von mehr als 20 mm |
| Eigenschaften |
STACIR (ACSR-Äquivalent für Elche) |
STACIR (ACSR ZEBRA ÄQUIVALENT) |
STACIR (ACSR PANTHER ÄQUIVALENT) |
| Typische Faktoren |
3.53 mm |
0.1390 in |
3.18 mm |
0.1252 in |
30,00 mm |
0.1181 in |
| Referenzspezifikationen |
IEC 62004 |
IEC 62004 |
IEC 62004 |
| Gesamtquerschnittsfläche |
5970,00 mm2 |
0.9254 in2 |
484.50 mm2 |
0.751 in2 |
261.50 mm2 |
0.4054 in2 |
| mit einer Breite von nicht mehr als 15 mm |
Al Zr AT3 |
Al Zr AT3 |
Al Zr AT1 |
| Kerndraht |
Aluminiumplattiert Invar |
Aluminiumplattiert Invar |
Aluminiumplattiert Invar |
| Durchmesser des Leiters |
31.77mm |
1.2508 in |
28.62 mm |
1.1268 in |
210,00 mm |
0.8268 in |
| Gewicht |
1993 kg/km |
1339.2 Pfund/Meile |
1582 kg/km |
1063.1 Pfund/Meile |
939 kg/km |
631 Pfund/Meile |
| Höchste Zugfestigkeit |
14641 kg |
32277.84 Pfund |
11968 kg |
26384.89 Pfund |
8436 kg |
18598.17 Pfund. |
| Gleichstromwiderstand bei 20 °C |
00,06 Ω/km |
00,09Ω/Meile |
00,07Ω/km |
0.11Ω/Meile |
00,13 Ω/km |
0.21Ω/Meile |
| Höchstbetriebstemperatur |
210°C |
410°F |
210°C |
410°F |
210°C |
410°F |
| Leistung bei maximaler Betriebstemperatur |
1871 Ampere |
1626 Ampere |
1040 Ampere |
Wir bieten Ihnen auch eine ganze Reihe anderer Leiter an, wenn Sie irgendeinen Bedarf haben, wenden Sie sich einfach an unser Verkaufsteam!
Shanghai Qifan Cable Co., Ltd. wurde 1994 gegründet und hat sich seit mehr als 20 Jahren auf Forschung und Entwicklung und Herstellung von elektrischen Drähten und Kabeln spezialisiert und verfügt über fortschrittliche Produktions- und Prüfgeräte.
Qifan Cable hat die Fähigkeit, viele Arten von Kabeln zu produzieren, wie Hochspannungskabel, Mittelspannungskabel, Niederspannungskabel, Steuerungskabel, Instrumentkabel, Gebäudekabel,Kabel aus Gummi usw.. Qifan Cable hat seine Produkte an mehr als 30 Länder und Regionen in Asien, Europa, Ozeanien, Amerika und Afrika verkauft.Elektrizität, Metallurgie, Petrochemie, Eisenbahn, Verkehr, Kommunikation, Bauwesen, Stadtbau, Infrastrukturbau usw.
Seit seiner Gründung hat sich Qifan Cable an das Betriebsprinzip der Qualität in erster Linie gehalten.Zertifizierung des Umweltmanagementsystems 2004.
Qifan Kabel-Make Pionierarbeit und vorwärts schmieden!
Superthermischer Legierungsleiter: Der Leiter besteht aus einem Superthermischen Legierungsmaterial, das speziell für eine hohe Wärmeleitfähigkeit entwickelt wurde.die eine effiziente Wärmeableitung während der Stromübertragung ermöglicht.
Invar-verstärkt: Der Leiter ist mit Invar verstärkt, einer Nickel-Eisenlegierung, die für ihren geringen Wärmeausdehnungskoeffizienten bekannt ist.Invar trägt dazu bei, die Verlangsamung des Leiters durch Temperaturänderungen zu minimieren., um die Stabilität und Zuverlässigkeit der Stromübertragungsleitung zu gewährleisten.
